（一）設計的準備工作—— 系統調查及需求分析
1.立體倉庫是企業物流系統的子系統，必須要了解企業整個物流系統對子系統的要求和物流系統總體設計的布置圖，以便對倉儲的子系統進行總體設計。要調查過去進、出庫房或料場物品的種類、數量及規律，以便預測未來，進行倉庫容量的計算和分析。
2.立體倉庫是機械、結構、電氣、土建等多專業的工程，這些專業在立體倉庫的總體設計中互相交叉，互相制約。因此，在設計時對各專業必須兼顧，例如，機械的運動精度要根據結構制作精度和土建的沉降精度而選定。
3.要了解企業對倉儲系統的投資、人員配置等計劃，以確定倉儲系統的規模和機械化、自動化的程度。
4.調查庫內儲存的貨物的品名，特征(例如易碎、怕光、怕潮等)，外形及尺寸，單件重量，平均庫存量，最大庫存量，每日進、出庫數量，入庫和出庫頻率等。
5.了解建庫現場條件，包括氣象、地形、地質條件、地面承載能力、風及雪載荷，地震情況以及其他環境影響。
6.調查了解與倉儲系統有關的其他方面條件。例如，入庫貨物的來源，連結庫場交通情況，進、出庫門的數目，包裝形式，搬運方法，出庫貨物的去向和運輸工具等。

（二）自動化立體倉庫的總體規劃
1 庫場的選擇與規劃
2 倉庫形式和作業方式
3 貨物單元的形式和貨格尺寸設計
4 確定庫存量和倉庫總體尺寸
5 出、入庫搬運周期及出、入庫能力驗算

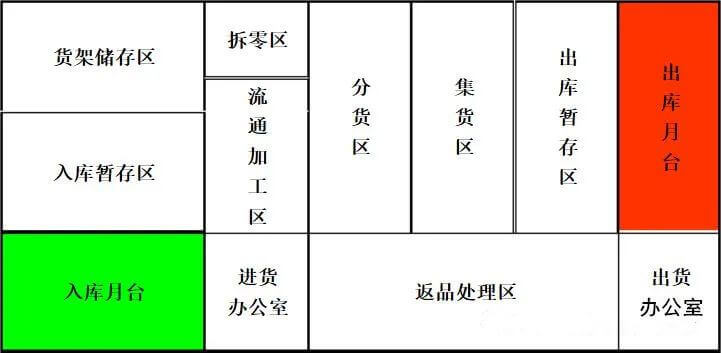

6 自動化立體倉庫的布置
7 自動化立體倉庫的控制方式和管理方式

1 庫場的選擇與規劃

倉庫和料場的選擇和布置對倉儲系統的基建投資、物流費用、生產管理、勞動條件、環境保護等都有著重要意義，這是首先要考慮的。其主要任務是確定庫場各部分的相互幾何位置關系，畫出平面布置圖。

2 倉庫形式和作業方式

在調查分析入庫貨物品種的基礎上，確定倉庫形式：
品種單一或品種較少單元貨格式倉庫
批量較大：重力式貨架倉庫或貫通式倉庫
特殊要求的貨物：冷藏、防潮、恒溫倉庫
根據出庫工藝要求決定是否采用揀選作業：整單元出庫為主/零星貨物出庫為主
少采用單作業方式，盡量采用復合作業方式

3 貨物單元的形式和貨格尺寸設計

立體倉庫是以單元化搬運為前提的，貨物單元形式、尺寸和重量的確定不僅影響倉庫的投資，而且對于整個物流和倉儲系統的配備、設施以及有關因素都有極大的影響。抓住所有入庫貨物流通中的關鍵環節，根據調查和統計結果，列出所有可能的貨物單元形式和規格，選擇最為經濟合理的方案。
對于少數形狀和尺寸比較特殊以及很重的貨物，可以單獨處理。
貨物單元盡量采用標準推薦的尺寸，以便于與其它物料搬運和運輸機具相匹配。
貨格尺寸取決于在貨物單元四周需留出的凈空尺寸和貨架構件的尺寸。

4 確定庫存量和倉庫總體尺寸

庫存量：同一時間內儲存在倉庫內的貨物單元數，根據歷史進出倉庫和貨場的數量和規律，通過預測技術來確定庫存量。
倉庫內采用存儲和搬運機械的數量取決于倉庫的最大出/入庫頻率。
倉庫高度：不宜設計得過高，以10~20米為宜，長、寬、高之間沒有確定的比例關系。設庫存量為N個貨物單元，巷道數為A，貨架高度方向可設B層，則每一排貨架在水平方向應具有列數D為：
D=N/2AB
根據每排貨架的列數D及貨格橫向尺寸可確定貨架總長度L。
已知貨架總長度L，又知倉庫的寬度和高度，再根據實際需要，考慮辦公室、操縱控制室、搬運機械的轉彎以及其他輔助設施等，就可以確定倉庫的總體尺寸了。

在確定倉庫總體尺寸和貨架結構尺寸的同時、還要參照國內外倉庫和倉儲機械設計標準，遵照執行。

5 出入庫搬運周期及出入庫能力驗算

立體倉庫的出、入庫搬運周期，一般講，主要取決于巷道堆垛起重機的作業循環時間。

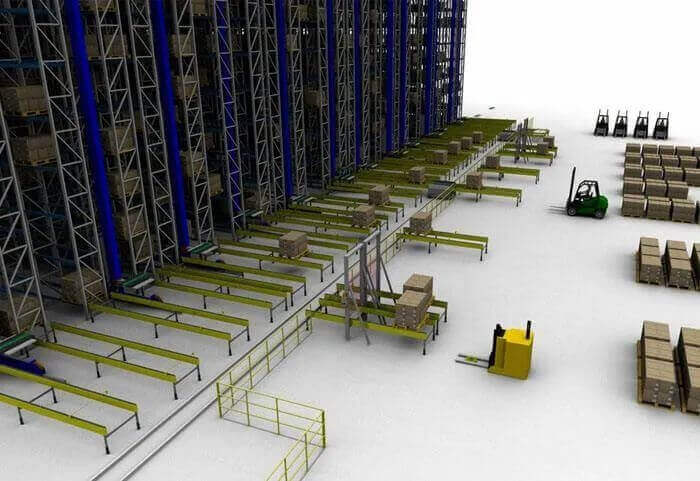

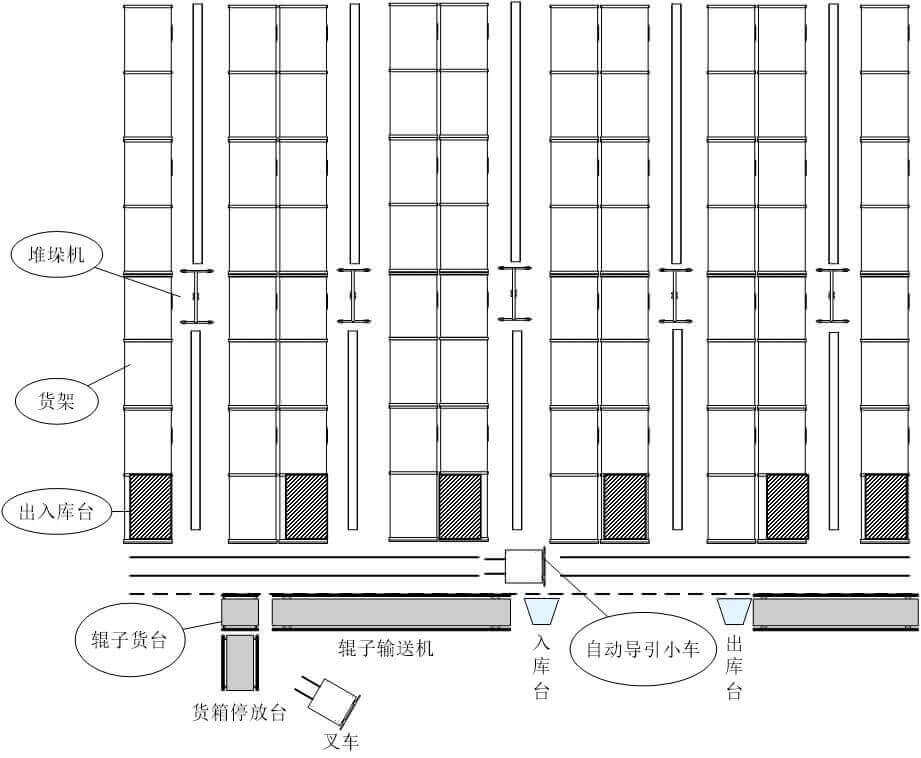

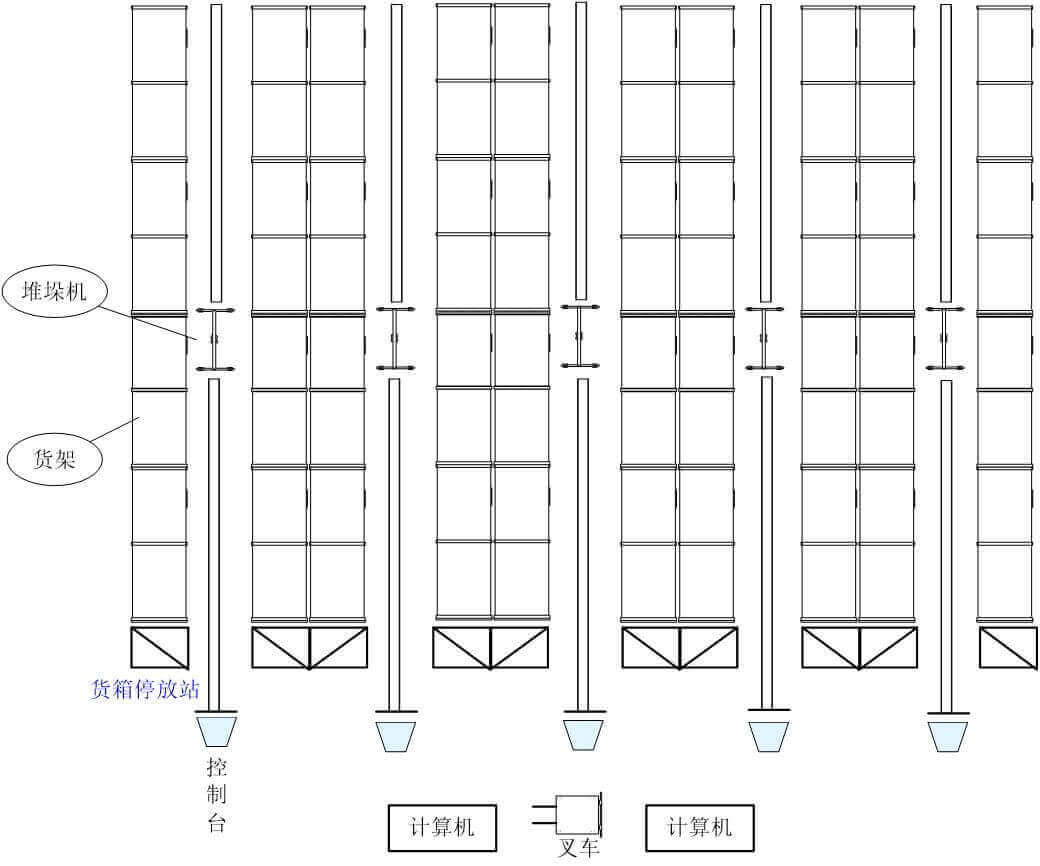

6 自動化立體倉庫的布置

1）高層貨架區和作業區的銜接方式
（1）叉車－出入庫臺方式

（2）自動導引小車－出入庫臺方式

（3）自動導引小車－輸送機方式

（4）叉車（或升降機）－連續輸送機方式
2）貨物單元出、入高層貨架的形式
（1）貫通式

（2）同端出入式

（3）旁流式
3）叉車－出入庫臺方式

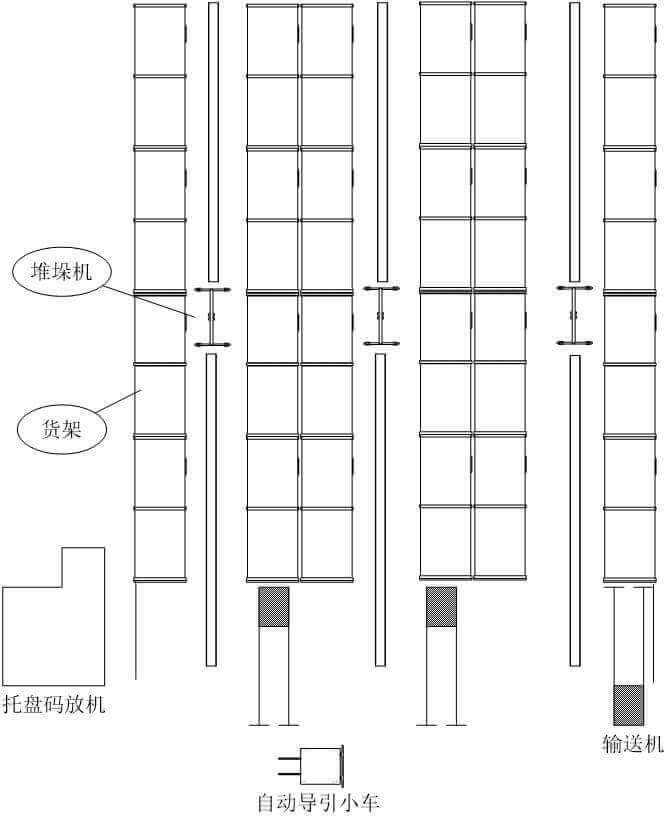

4）自動導引小車－出入庫臺方式

5）自動導引小車－輸送機方式

6）叉車（或升降機）－連續輸送機方式
適應情形：出入庫頻率高或要求每天按照品種、數量和時間有計劃地發貨
堆垛機是一種間隙作業機械 需要設置若干臺堆垛機
叉車和升降機也是間隙作業機械
為了解決堆垛機、叉車、升降機與連續輸送機之間的協調工作節拍問題，通常使連續輸送機具有積放功能。

（三）自動化立體倉庫計算

主要內容是對已有的自動化立體倉庫面積、通過能力和配備人員、機械設備的計算。
1. 立體倉庫面積和通過能力計算
方法一：

式中：
S——立體倉庫所需總面積，單位為平方米；

a——立體庫面積利用率，為堆貨面積與總面積之比；

mQ—立體倉庫貨物的堆存量，單位為噸；

q——立體庫單位面積上的貨物堆存量，單位為噸／平方米。

E——通過立體庫的月最大貨物存取量，單位為噸；

K——設計最大入庫百分數；

30——每月30天計；

t——貨物在立體庫中平均庫存期(天)，根據統計的各種貨物歷年平均庫存周期分析確定。

q的計算公式：

H——貨物的堆放高度，按照裝卸工藝要求確定，單位米；

r——立體庫單位體積上的貨物堆存量，噸/立方米

方法二：

式中：f1——存放貨物有效存放面積，平方米
f2——入庫驗貨場地面積，平方米，根據貨物種類、驗收和發貨的具體要求及設施確定。
f3——出庫發貨場地面積，平方米
f4——通道（人行道、車行道）面積， 平方米，根據倉庫的布置確定，取決于貨物和運輸工具的外形尺寸。

2. 立體倉庫通過能力計算

月通過量 / 平均庫存周期
b－－立體倉庫貨物的月不平衡系數，該系數與貨運量、貨源、運輸工具的銜接、水文氣象及生產管理因素有關。參照同類倉庫正常情況下不少于連續三年的統計資料來分析確定。運量越大，不平衡系數越小。
月不平衡系數b=最大月通過能力(吞吐量)/月平均通過能力

3. 堆垛機作業循環時間
（1）平均單一作業循環時間

式中：

j——貨架列數，1~m

k——貨架層數，1~n

tjk——單程移動時間，從該入庫站開始到j(luò)列k層單程移動時間，秒

tf——叉貨時間，在出入庫站或貨格處，貨物移動時間，秒

ti——停機時間，控制延遲時間秒
（2）平均復合作業時間

式中：

tt——平均貨格間移動時間，隨機確定入庫貨格和出庫貨格，作適當次數貨格間移動求得所需時間的平均值，秒(從入庫貨格到出庫貨格的時間)

ts——出入庫站間移動時間，入庫站和出庫站位置不同時的站間移動時間，秒

4. 堆垛機基準出入庫能力
（1）平均單一作業循環時間的基準出入庫能力

（2）平均復合作業循環時間的基準出入庫能力

5. 倉庫機械及人員數量計算
一般情況下，立體倉庫的裝卸機械數量，應在同一調配原則下，根據物流工藝流程按下式計算：

式中：

N——裝卸機械數量，單位為臺；

Ei——倉庫為完成月最大吞吐量，要求各類機械分別完成的操作量，單位為噸；

d——機械利用率，為機械工作臺時占日歷臺時的百分比，一班制取0.15-0.20；兩班制取0.30-0.35；三班制取0.40-0.50。電動機械取大值，內燃機械取小值；

k——倉庫內用于裝卸存取的機械設備種類數。

Ti ——第i種機械設備單位時間操作量，單位為噸/小時

一、色彩學角度出發

1、藍色屬于冷色調，非常純凈，在一定的環境中，藍色象征著沉著、冷靜、給人安心工作的感覺。藍色往往有助于倉儲人員穩步工作，縝密、專心致志的完成自己的工作。

2、橙色屬于暖色系，橙色代表這激情、陽光、活力等正面力量 。

3、倉庫中工作的單一，倉儲人員在工作中，接觸橙色，會在一定程度上緩解疲勞，在不經意間有助于消除疲勞感，提高工作的效率與精準度。

二、貨架結構角度出發

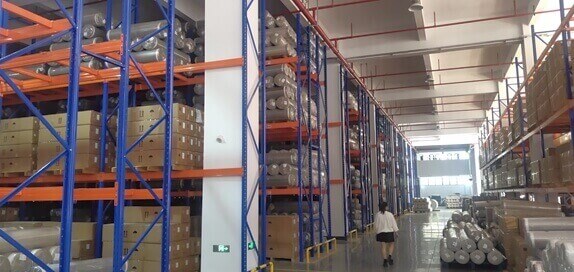

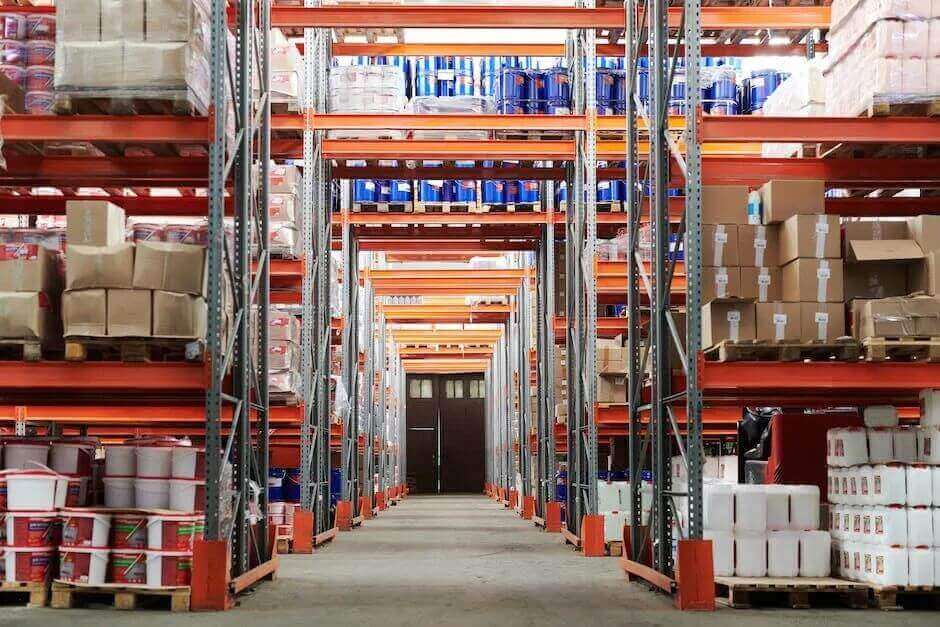

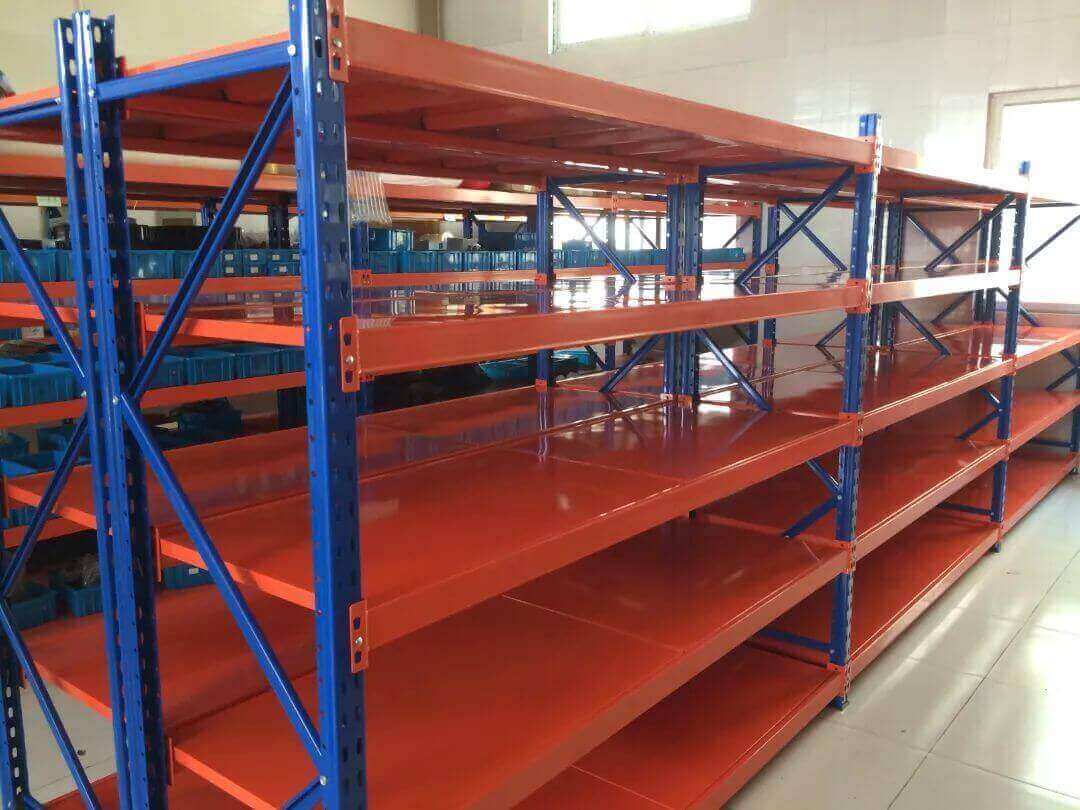

1、藍色與橘色都是非常鮮明的顏色，在貨架的主要結構上，可以用于相互比較區別。如重型貨架中，橫梁通常是橙色，而立柱等一般是被噴涂成藍色。

2、貨架的立柱是用來承重的部件，藍色代表穩重與穩定，同時也是一種個性分明的顏色，提醒各個設備與人員 不要碰撞貨架，保證安全。

3、橙色也是一種警示的顏色，由于橫梁式是用來直接的放置貨物的，也是工作人員接觸最多的部分之一，使用橙色提醒倉儲員們橫梁上有很多重量的貨物，這對于提示安全工作起到幫助。

三、倉庫整體角度出發

在倉庫中，倉儲貨架占據主要的位置，有著較大面積的布局。藍色與橙色的配合使用這樣比較醒目跳動色彩的貨架，可以讓倉庫空間比較的整齊劃一，布局層次分明。

四、安全角度出發

1、用于區分主體結構與提示安全。首先，藍色與橘色都是非常鮮明的顏色，在不同結構上，可以相互比較與區別。

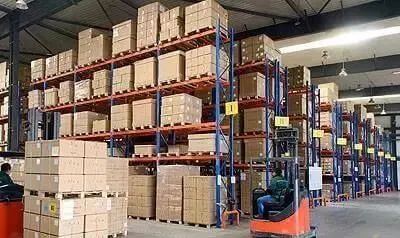

2、重型貨架中，橫梁通常是橙色，而立柱等一般是被噴涂成藍色。橙色也是一種警示的顏色，由于橫梁式是用來直接的放置貨物的，也是工作人員接觸最多的部分之一，使用橙色對于提供安全工作起到幫助。貨架的立柱是用來承重的部件，藍色代表穩重與穩定，同時也是一種個性分明的顏色，提醒各個設備與人員不要碰撞貨架，保證安全。

五、總結

藍色和橙色都是非常正能量的顏色，所以常常被運用在倉儲貨架的顏色設計當中，當然貨架顏色還有很多，常用的還有黃色、白色、綠色、銀色、灰色等等，貨架的顏色選擇需要企業倉庫的整體規劃理論及布局。

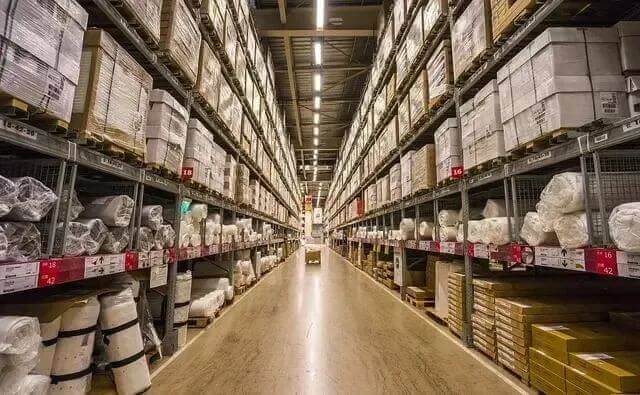

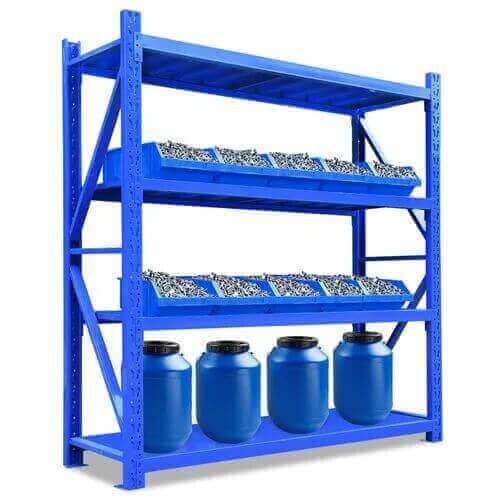

常規中小型貨架尺寸大約都是L2000mm*D600mm*H2000mm，這是存儲小件物料的常用貨架，實用性強。

01貨架擺放
? 倉庫主通道不低于2米，或者大于最大物料的進出庫尺寸；

? 貨架組裝兩個為一組、也就是4米長貨架（大約）；

? 倉庫主通道左右兩側各一組，標準對齊，橫縱在一條線，視覺美觀，工作時進出貨架區域的距離路程也相等，出入庫的動作一致，比較有實用性；

? 根據實際工作情況，可以設置其他的布局。

02貨架間距
兩個貨架的前后間距為0.9-1米標準最好，當工作人員站在兩個貨架正中間，兩手臂自然叉腰的情況下（等于兩手搬運物料），不會與任何貨架兩側磕碰，這樣有利于工作。

一些輔助工具如地牛，小推車等，可以隨便進出貨架之間。

當你站在兩個貨架之間，面向貨架正對面（面對面），可以看到所有標識和實物，工作起來更順暢。

如果貨架前后間距過小，進入貨架還得斜視尋找物料，搬運也不方便，容易磕碰，輔助工具進出也麻煩，不利于工作質量和效率，不利于人體工程學，給人壓抑的感覺；所以工作設置環境很重要。

03貨架層數
貨架層數設置為3-5層較為合理，有一定的空間，也有層次感，對于存儲，進出工作都是有利的。

中小型貨架物料存儲原則

貨架存儲物料時應一貨一位，上輕下重，標簽朝外，碼放的物料不要超出貨架的邊距，這樣也安全，這是貨架存儲原則。

01一貨一位
一種物料，一個地方，不會在其他地方顯現，有利于對物料的工作、管理和盤點。

02上輕下重
貨架存儲的物料上邊輕，下邊重有利于貨架穩固，不會造成傾斜，倒塌；作業風險小，安全級別高。

03標簽朝外
標簽要簡潔明朗，清晰可見，一目了然，一眼看上去就能識別，有利于工作效率和質量。

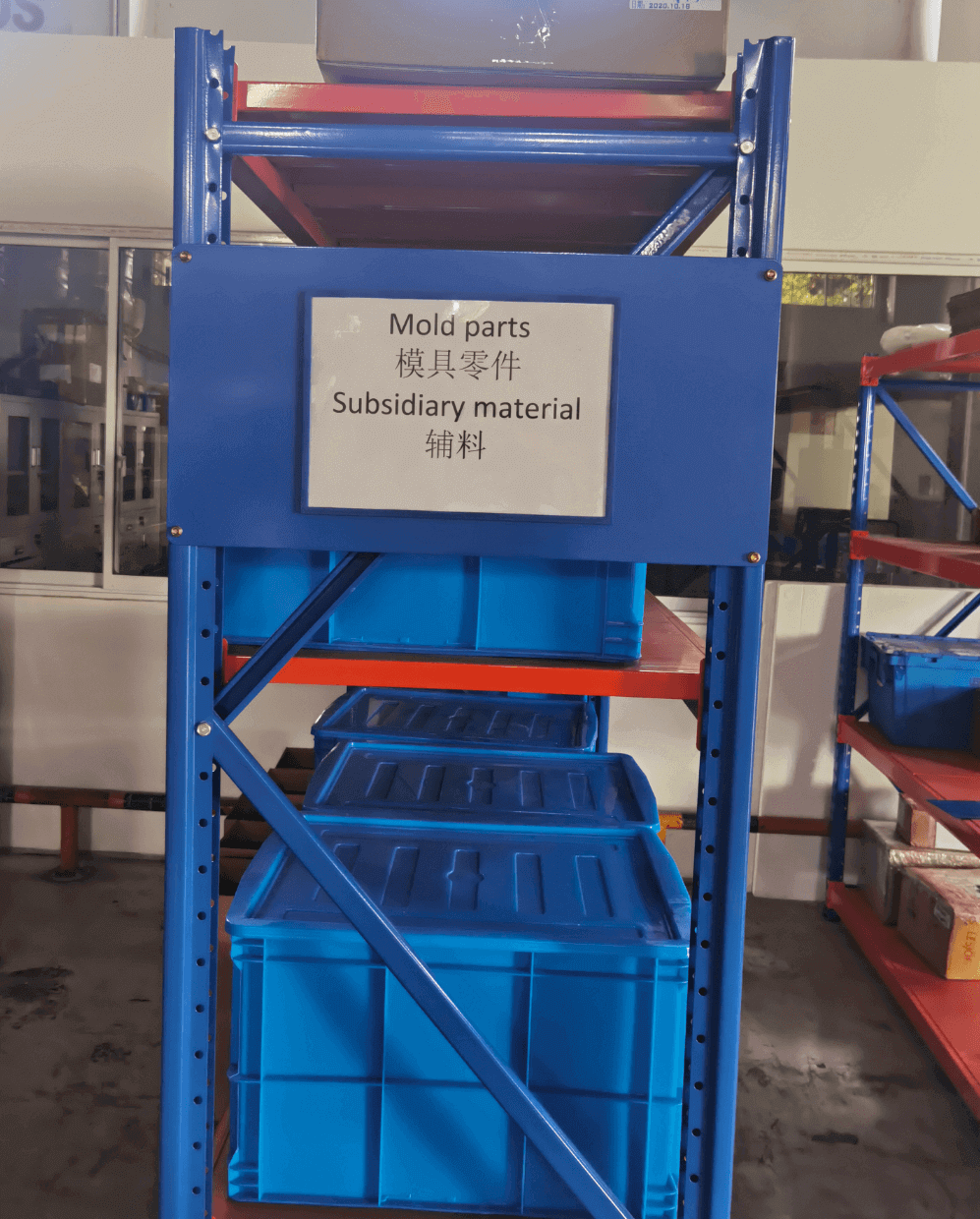

中小型貨架物料盒的放置

1.一個位置只放置一個盒子，標簽朝向都是一個方向，工作都是一個方向，自然順暢，視覺感強，方便出入，盤點，管理。（物料盒上的標簽與貨架上的標簽是一一對應）

2.放置兩個盒子分為左右手的方式，每個貨架面都有標簽，符合標簽朝外，視覺感強，方便出入，盤點，管理。（物料盒上的標簽與貨架上的標簽是一一對應）

3.有的貨架放置三個盒子或四個盒子，擺放成一排（縱向），幾個標簽是一個朝向，不贊成這樣設置，這樣造成標簽堆積在同一方向，看著凌亂，視覺感模糊，取用物料不便，盤點，管理效率低。

4.在有多個盒子時存取物料，不利于取用，不利于操作，尤其在上層底層的貨位上，取用很費勁，看不到、夠不到后邊的物料，這是不科學的，不利于人體工程學，不利于工作。

散貨存放的難點主要在于如何保證貨物的安全、高效地存儲和搬運。具體來說，以下是一些可能遇到的問題和解決方案：
空間利用率低：散貨存放時，需要根據貨物大小、形狀、堆碼高度等因素進行優化空間布局，盡可能提高空間利用率。
貨物易損壞：不同的散貨具有不同的易損性，有些貨物需要在存放時特別注意防護，比如易碎品、易受潮品等。針對這些問題，可以采用特殊的包裝材料、堆垛方式等措施進行防護。
貨物信息管理不便：由于散貨數量大、種類多，因此貨物信息管理需要更加細致、精確，以確保貨物的追蹤、查詢等工作能夠順利進行。信息化管理可以采用RFID、條碼識別、物聯網等技術手段，提高貨物信息管理的精度和效率。
舉個例子，比如化工品、粉末等散貨，需要在存放時注意防潮、防曬等，同時采用特殊的包裝材料，如PE袋等。
另外，散貨存放時需要根據物品的大小和形狀進行優化空間布局，提高空間利用率，同時在貨物信息管理方面，可以采用RFID等技術進行追蹤管理。
在信息化管理方面，散貨與整盤貨物管理有一些區別。
貨物管理方式：散貨需要進行單件或者少量的管理，而整盤貨物則是以批量的方式進行管理。因此，在信息化管理方面，散貨管理需要更加細致和精確，而整盤貨物管理需要更加批量和簡化。
數據管理：散貨和整盤貨物在數據管理上也有一定的區別。散貨需要對每一件貨物進行標記、分類、打包、存儲等信息管理，同時需要對貨物的重量、大小、形狀等進行記錄，以便于倉庫管理和物流運輸。而整盤貨物則需要對托盤、料箱等進行標記和記錄，同時也需要記錄貨物的數量、重量、批次等信息。
存儲方式：散貨和整盤貨物在存儲方式上也有不同。散貨需要根據貨物的特性進行分類存儲，而整盤貨物則通常采用托盤、集裝箱等統一的裝載器具進行存儲。
搬運方式：散貨和整盤貨物在搬運方式上也有一定的差異。散貨通常需要進行單件或者少量的搬運，而整盤貨物則可以通過吊車等設備進行批量搬運。
在出庫時，散貨與整盤貨物的數量搭配需要根據具體的倉儲管理需求進行設計和安排。以下是一些常見的搭配方式：
散貨與整盤貨物分開出庫：這種方式適用于倉庫管理比較復雜的情況，或者倉庫存儲的物品種類較多、數量較少的情況。在出庫時，可以根據物品的種類、數量等信息進行分類處理，分別出庫散貨和整盤貨物。
散貨和整盤貨物混合出庫：這種方式適用于倉庫管理相對簡單的情況，或者物品種類較少、數量較多的情況。在出庫時，可以將散貨和整盤貨物混合搭配出庫，以便于提高出庫效率和降低物流成本。
散貨與整盤貨物搭配出庫：這種方式適用于物品種類較多、數量較大的情況。在出庫時，可以將一部分散貨和一個或多個整盤貨物進行搭配出庫，以提高出庫效率和減少搬運次數。
在進行散貨與整盤貨物的數量搭配時，需要考慮以下因素：
物品特性：不同的物品有不同的存儲特性和搬運要求，需要根據物品的特性進行數量搭配，以避免物品受損或出現其他問題。
出庫需求：需要根據出庫需求進行數量搭配，以確保能夠及時出庫并滿足客戶的需求。
運輸成本：需要考慮散貨和整盤貨物的搬運成本和物流運輸成本，以選擇合適的數量搭配方式。
在進行散貨與整盤貨物的數量搭配時，可以采用倉儲管理系統進行自動化處理，通過系統分析倉庫的存儲情況和出庫需求，自動生成合理的出庫計劃和數量搭配方案，提高出庫效率和減少出庫錯誤率。同時，也可以通過人工對倉庫的存儲情況和出庫需求進行分析和規劃，以選擇合適的數量搭配方式。

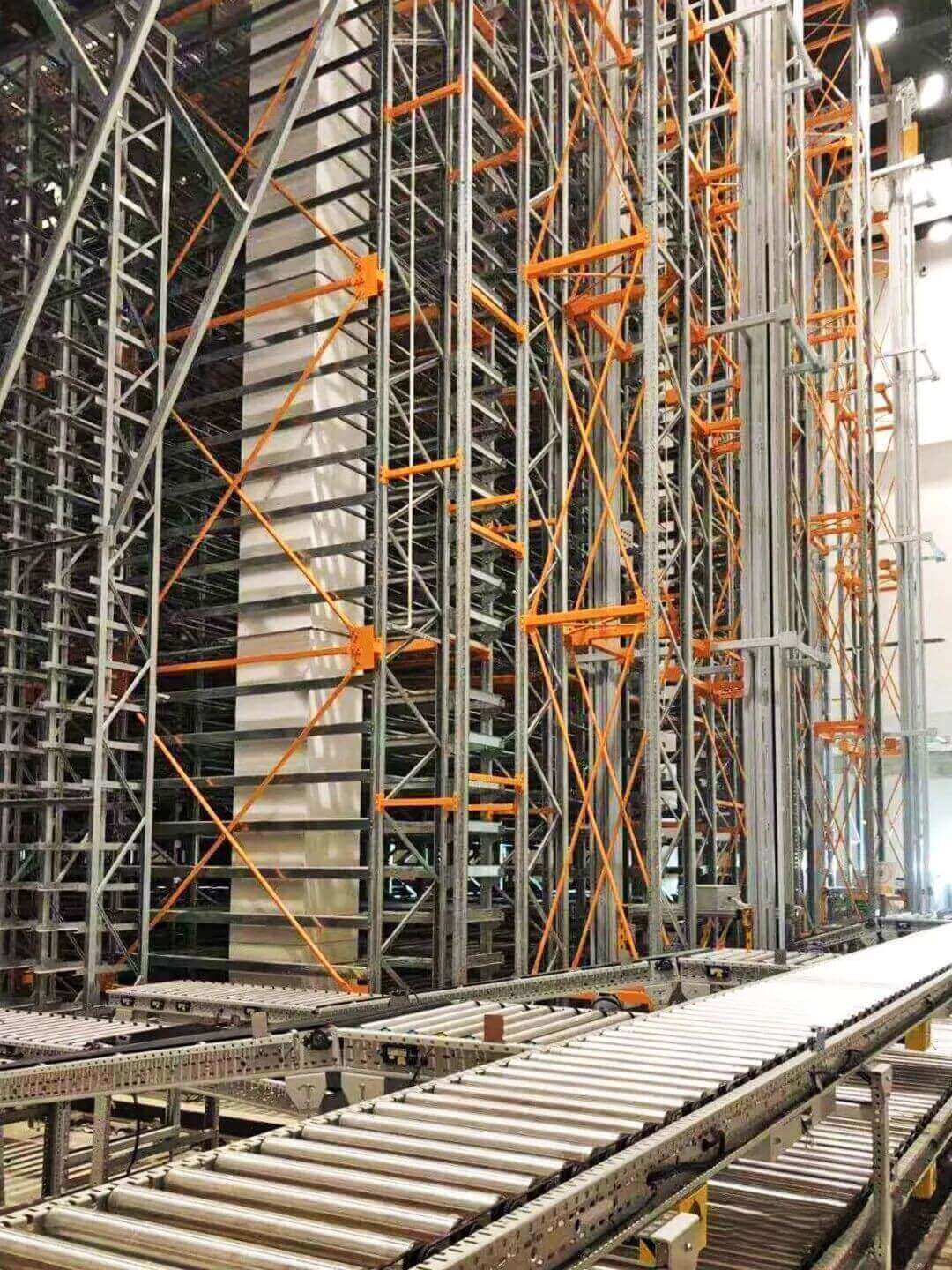

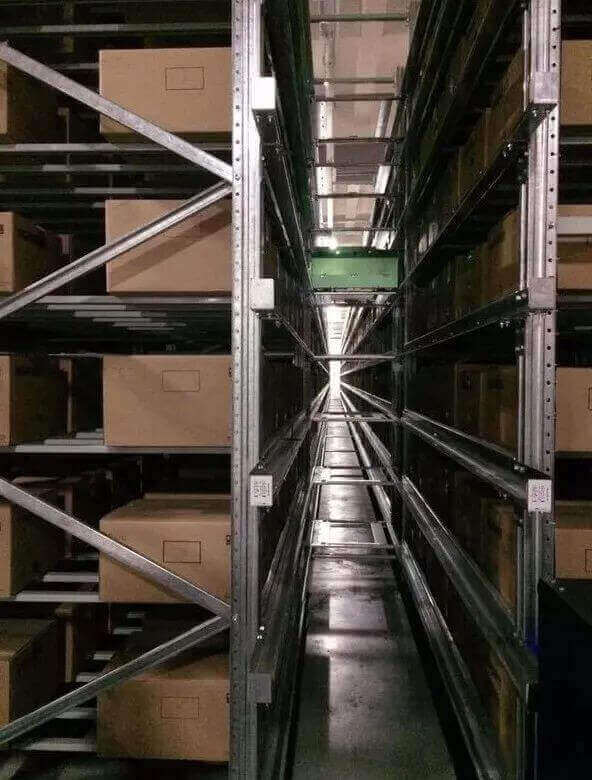

多層穿梭式貨架系統是一個比較復雜的系統和設計過程，要考慮多方面因素，包括：貨架鋼結構的穩定性和承載能力、精度偏差控制、穿梭小車在貨架中運行時的智能化、高效化、穿梭車搬運料箱時的動態平穩性及貨架鋼結構的動態穩定性，以及配套提升機、輸送設備的配套性。這些都對多層穿梭式貨架的設計提出了很高的要求。

蘇州圖書館二館

多層穿梭式貨架系統一般包括貨架主體鋼結構、穿梭小車、提升機設備、輸送線設備、供電及網絡控制系統等。而貨架主體鋼結構主要分為：立柱、立柱間支撐、導軌、擱擋、垂直拉桿裝置、水平拉桿裝置等等，本文將詳細論述貨架立柱的設計要求及優選結構。

02立柱設計要點
設計多層穿梭式貨架時需考慮貨架整體的安全性、靜態穩定性，同時考慮多層穿梭式貨架的偏差精度，穿梭小車運行中的動態穩定性等，貨架立柱的設計需滿足2.0的安全系數，并且盡量選用截型較大的材料來保證貨架的穩定性及偏差精度。

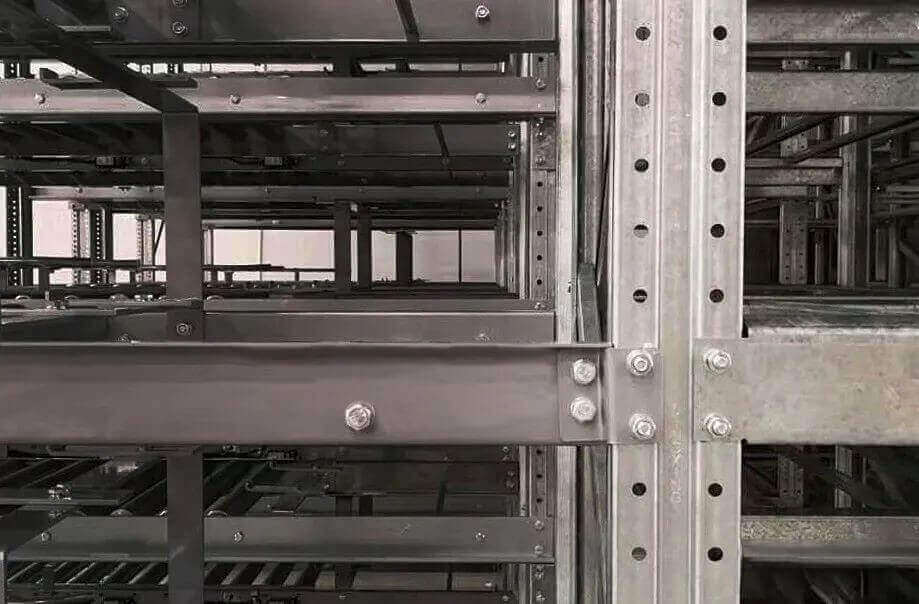

立柱與梁、支撐桿件的固定宜采用螺栓組裝連接，避免采用掛扣形式，可在立柱正面上均勻布置相應的固定圓孔，立柱內側預留開口用于組裝立柱間支撐。

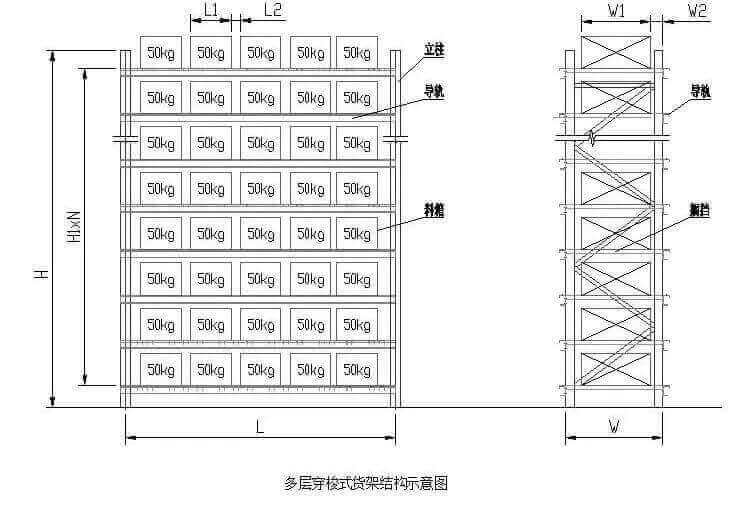

立柱高度H一般根據層高H1及層數N而定，另外需考慮庫房限高、提升機高度、消防層、維修層等因素。立柱片寬度W由料箱寬度W1加上穿梭小車取貨空間W2而定，一般W不超過1.5M，超過1.5M需另行計算立柱片的失穩率。

03.立柱的載荷計算：

一般情況下多層穿梭式貨架的料箱貨物重量最大不超過50KG,單列貨格數量不超過5個。立柱載荷重量=50KG(單個料箱重量)*5(貨格數量)*N(層數)+貨架重量+設備重量。每個項目根據實際情況的不同立柱載荷的計算方法也有所不同。

根據國內外參考文獻以及實際項目的實施情況對貨架立柱的偏差要求：

兩立柱間距偏差d≤±1mm；

立柱首末孔孔距偏差f≤±2mm；

相鄰立柱水平高度偏差e≤±1mm；

立柱垂直度偏差g≤H/1000，總高度偏差≤±8mm；

根據以上要求本文推薦一種較合理的Ω型立柱結構，如下圖所示：

本截型立柱采用連沖連軋形式加工而成，無特殊情況下材料采用Q235即可滿足設計需求。此結構立柱可用于高度H不超過20M，承載不超過15噸的多穿貨架中，并且在多個實際項目中得到了驗證，完全滿足多穿貨架的各項要求。

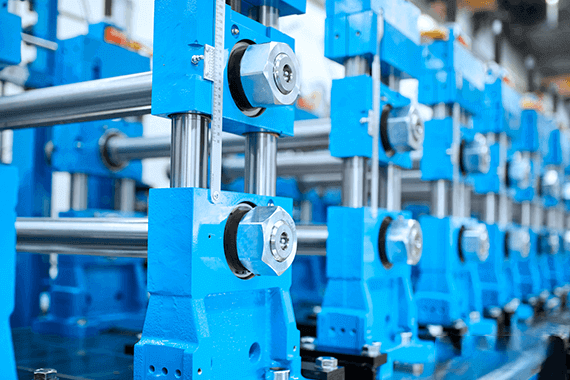

在設計要求中， 多層穿梭車的立柱必須采用德國DREISTERN軋機， 配合25mm或者50mm間距沖壓機，完成連沖連軋的制作方法， 保證貨架垂直方向的精度。這種工藝方法， 代表了目前全球立柱制造的最高水準。

04.立柱地腳的優選設計

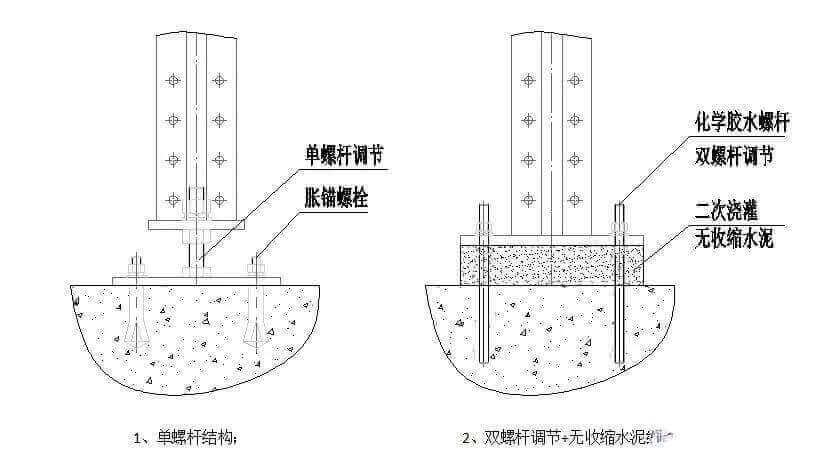

為了更好的控制水平高度偏差e，推薦以下兩種立柱地腳結構：

兩種地腳結構都能滿足立柱水平高度的偏差要求，兩種結構都有各自的的優缺點。

單螺桿的特點：結構簡單、施工方便、地坪沉降后可二次調節。但是由于整體結構依靠單個螺桿承重和調節水平，故立柱的整體載荷能力會有所下降，并且垂直精度效果一般。

雙螺桿調節的特點：結構穩定、承重能力高、垂直精度高。但是由于底部采用無收縮水泥澆灌，貨架在發生均勻沉降后二次調節施工難度較大。

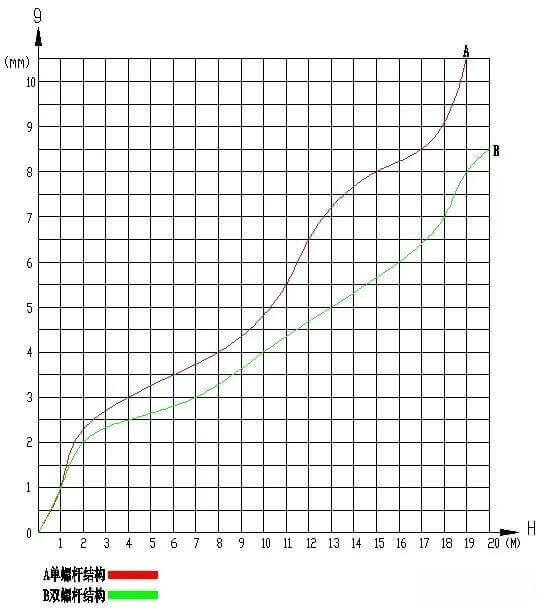

在同樣的前提條件下，對本文推薦的Ω型立柱進行實驗測試，測得兩種立柱地腳結構，立柱高度H與立柱垂直度偏差g之間的圖形比較：

根據圖形可直觀的發現雙螺桿調節+無收縮水泥結構在控制垂直度偏差g上有明顯的優勢。在不考慮地坪均勻沉降情況下優選推薦第二種雙螺桿調節+無收縮水泥結構。

本文詳細介紹了多層穿梭式貨架立柱的設計及優選結構，并在文中提供了幾種立柱的結構形式，通過計算及實驗分析，推薦最佳設計方案，以滿足多層穿梭式貨架的設計需求。

1引言

在倉儲物流領域中，托盤是一種重要的集裝器具，在節省倉庫空間、提高商品管理效率等方面，發揮著至關重要的作用。隨著物流業迅猛發展，托盤數量大幅激增，托盤購買也衍生出企業自采和租賃的方式。出于降本增效的目的，許多企業結合自身情況會考慮租賃形式，但往往難以滿足倉儲運作的特殊性要求。例如，有的項目中存儲的產品品規多且規格不一，就需要定制化設計適合使用需求的托盤載具；有時需配合自動化設備使用，對于托盤載具的質量也有著更高要求。而通過租賃方式提供的托盤大多通用性強，難以滿足托盤載具規格定制化以及不同規格產品所承載要求不同的特殊情況，這就使得企業不得不采用自采方式購買托盤。

目前，市場上廣泛應用的托盤種類、規格、材質眾多，出于對成本和貨物裝載規格及質量的考慮，為降低企業倉儲運營成本，選擇合適的托盤規格和材質，就成為企業在建設自動化倉儲物流項目過程中必不可少的關鍵環節。

2不同材質托盤載具經濟性分析

本文以某家居建材智能物流配送中心建設項目托盤尺寸為例，選用1100×1200×180mm、1100×1400×180mm、1100×2500×200mm、2000×2200×180mm四種托盤尺寸。對該項目的商品進行分析，得到滿足項目使用要求的托盤參數，通過分析比較，獲得該項目不同材質托盤的經濟性情況。

1.各材質托盤加工工藝

木托盤、塑料托盤、鋼托盤等，因其材質不一樣，生產工藝也均不相同，表1對各材質托盤加工工藝進行了簡要說明。

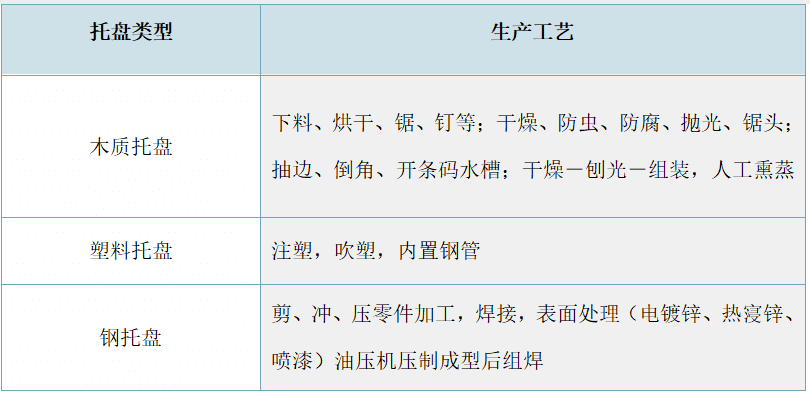

表1?各材質托盤加工工藝介紹

2.各材質托盤優劣情況

01木托盤

木托盤優點：相比鋼制、塑料材質，價格低；木托盤維修簡單，等待時間短；使用范圍廣泛、精度高、可以用高強度的螺釘加固以及牢固性好。木托盤缺點：木材易受潮、發霉、蟲蛀，且無法清洗；在使用過程中，螺釘易刮壞所載產品外包裝，存在安全隱患；木托盤使用壽命較短，常規使用下周轉次數約為200～300次；熏蒸所需時間及費用較大（一般需48小時，費用為成本的20%左右）。

02塑料托盤

塑料托盤優點：塑料托盤以塑料代替木材，可回收利用，節約資源，符合國家環保要求；在耐用性方面，使用壽命長，一般是木托盤的9～10倍；符合國際、國家標準及行業標準，可以根據客戶要求制作符合其企業標準的產品；塑料托盤無釘無刺，在包裝過程中不會因意外損毀貨物；耐酸堿，耐腐蝕，在±50℃內范圍不變形，遇酸、堿性藥品不腐蝕；無毒無味，不會對貨物尤其是食品有任何污染；不助燃，無靜電火花。塑料托盤缺點：原材料受石油影響大；抗沖擊性能差；超大尺寸無法開模。

03鋼托盤

鋼托盤優點：承載能力強；可以完全回收；表面作防滑處理，周邊作包邊處理。底盤堅固，整體鋼性強；防水、防潮及防銹；不需要熏蒸、高溫消毒或者防腐處理，符合國際環保法規；四方向的插入設計，無形中提高空間利用和操作的方便性。鋼托盤缺點：托盤自重大；潮濕環境易生銹、易腐蝕；受鋼材價格影響，價格昂貴。

3.各材質托盤應用分析比較

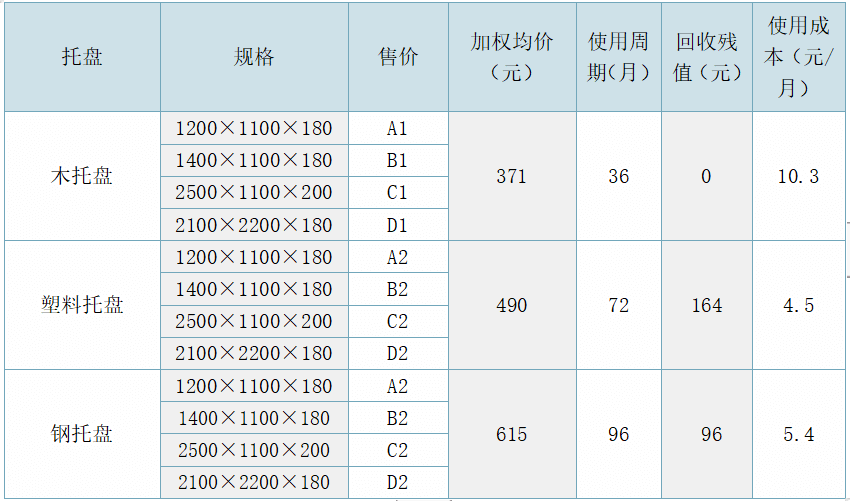

表2?2021年各材質托盤月使用成本分析表

01ABCD對應為某家居建材智能物流配送中心建設項目2021年各個材質托盤的廠商市場售價，所供托盤均選擇優等質量，經表2分析，木托盤的使用成本是10.3元/月，一般塑料托盤的使用成本是4.5元/月，金屬托盤是5.4元/月。

02綜合各類托盤優劣勢、性能對比和維保情況以及使用成本分析，各材質在正常使用，使用期內無人為損壞且考慮49年使用。

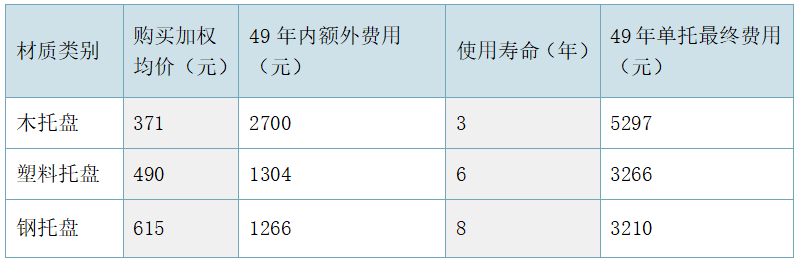

表3 各材質托盤長期使用成本分析表

圖1 單托盤投資成本趨勢圖

根據表3數據成本分析表和圖1單托盤投資趨勢圖，可以得出：木托盤，單托購買價使用3年，3年后每年各維修至少一次，7年后重新購買，49年單托盤總費用5297元；塑料托盤，單托購買價使用6年，6年后三換一重新購買新托盤，購買數量仍為總量，49年單托最終費用3266元；鋼托盤，單托購買價使用8年，8年后賣出并重新購買，49年單托最終費用3210元。

4.各材質維保情況

塑料托盤：第一年可換一塊，第二年兩塊換一塊，三年換一塊。如果是質量原因，三年內一塊換一塊，材質為PP或HDPE。

木托盤：木托盤是沒有更換服務的，只提供木托盤維修服務，或者自行作廢材料處理，如果未損壞可進行二手回收。主結構無損壞可無限修復。一年內免維修費，維修均價為10元/塊，二手回收為10～20元/塊。

鋼托盤：鋼托盤一般沒有更換服務，維修服務為回場焊接，或按鋼材回收價格處理，或五塊換一塊。

3綜合分析

從該案例項目的表2、表3和圖1分析數據來看，如果長期使用，在經濟性強弱方面的比較是：鋼托盤塑料托盤木托盤；月使用成本方面的比較是：塑料托盤木托盤。三種材質托盤載具從經濟性使用及優劣性特點進行比較，鋼制托盤和塑料托盤均是一種較高性價比的選擇。而數據和表4顯示的材質特點，也反映出鋼托盤在企業長期使用下將會是一種不錯的選擇。

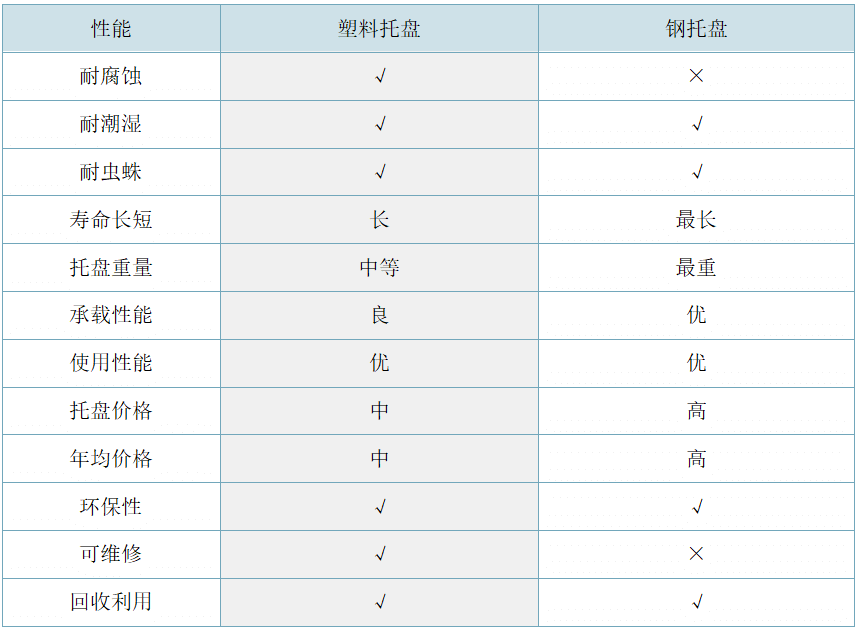

表4 鋼、塑托盤性能參數對比

聚焦于塑料托盤和鋼托盤選擇中，從近5年來國內自動化倉儲項目落地實施項目可以看到，在醫藥行業、食品行業、酒水行業、智能制造、化工行業、機械行業、家居行業等眾多行業，相較鋼托盤，塑料托盤仍是全行業的主流選擇，其原因主要是使用者結合實際產品適用性的考慮：

立體庫所用的川字托盤，其光感掃描部位是全封閉設計，優于鋼托盤拼接焊接結構，能做到掃描無誤差，并且預留RFID芯片槽，能有效保護芯片。在條形碼掃描時，預留了條形碼框，下陷2mm，有效保護條形碼，避免摩擦破壞條形碼。

現在的倉庫地面都經過處理，鋼托盤容易損壞地面保護層，同時在貨架和輸送系統配套使用中，磨損和噪音較大。叉車司機在操作中難免會磕磕碰碰，鋼托盤鍍鋅層在長期剮蹭后，會使貨架和鋼托盤露出生銹局部，不利于衛生潔凈度的要求，且加快設備老化。鋼托盤自重大，對于立體庫整體承載也是一個考驗，并容易開焊，從而增加維修成本。

適用性及規格尺寸是否適合該行業使用者的需求，也是一個重要因素。如食品行業、醫藥行業對潔凈度要求較高，使用的多是塑料托盤；家居行業面對超大尺寸規格的貨物，主要考慮的是載重和尺寸，從而選擇了鋼托盤；而出口海關周轉的托盤，按政策要求多為木托盤。我們可以看到，數據僅反映在性價比方面，鋼托盤具有一定優勢，但是產品與行業的匹配度也是托盤選擇的一項重要指標。

4總結

本文從不同維度介紹和分析了不同材質的托盤特點情況，聚焦于自動化倉儲物流項目實施前后的托盤載具，主要探討在企業購買或租賃托盤載具前，面臨的不同材質托盤載具經濟性選擇性問題。三種材質托盤載有著不同的特點維度，企業選用何種材質的托盤載具，應根據自身商品屬性、結合數字化的成本分析和行業匹配度進行綜合性考慮，合理選擇適合自身業態的載具，從而節省倉儲運營成本，實現效益最大化。

其實，根據貨品的物流動性合理分配貨位，可以明顯地提高作業效率。

貨位規劃是決定倉庫生產率的重要設計考慮事項。用少量投資，重新規劃、調整倉庫貨位，可以實現提高作業效率、提升用戶服務水平的經營目標。

本文從庫位規劃的本質入手，將庫位規劃的價值、方法、以及當中的細節一一進行分類解析，讓大家對庫位規劃有一個全新的認識，即庫位規劃化是決定倉庫生產率這一關鍵核心。

01

解析貨位規劃‍

貨位規劃的定義是”將貨品合理納入倉庫設施，以實現物料搬運最優化和提高空間利用率的目標”。

目前，傳統倉庫的物料搬運作業中，60%的作業時間，是作業人員的行走耗時?？紤]到勞動力成本在傳統倉庫的成本比例達到40~50%，以上這組數字更加值得我們?nèi)リP(guān)注。

正因為作業人員的大部分時間消耗在庫內行走，所以從提高物流資源利用效率角度，降低倉庫作業成本可以從縮短行走距離著手。合理規劃貨品貨位是實現這一目標的最佳途徑。貨位規劃的主要目標是：處理任意SKU貨品時，最大限度地縮短、甚至消除行走時間。

例如，將高周轉率的貨品分配在靠近收貨區的貨位，可以提高入庫存放的速度。但是，入庫存放只是一次性作業，如果操作者需要對該貨品進行多次補貨或揀貨，那么，把該貨品分配在靠近發貨月臺或揀貨區的貨位，則更加有利。

貨品貨位的規劃與調整是保持物流始終處于理想運行狀態的有效手段。但是，因為許多倉庫經理沒有完全理解這項工作的重要意義，忽略了經常性的貨位規劃與調整，直到有人抱怨倉庫不夠用、發現通道堆滿貨品的時候，才意識到問題的嚴重。

02

庫位規劃的應用價值‍

? 按照合理的揀貨順序放置貨品，可以減少揀貨人員數量對應貨位規格，分配相應數量的單元化貨品，可以減少補貨人員數量平衡操作者的工作量，可以縮減作業周期、改善工作流程。

? 將容易混淆的貨品分配到不同的揀貨區，可以提高揀貨準確率以人機工程學理論規劃貨品最佳擺放位置，可以避免作業傷害在揀貨路徑上，將重量貨品規劃在前端、怕磕碰的貨品在后端，可以降低貨品破損。

? 按照貨品高度分配貨位，在揀貨中實現貨品分層緊密碼放，可以提高托盤碼放效率，提高貨車車廂利用率。

? 通過調整倉庫布置、提高空間利用率，可以推遲或避免再建投資。

? 發貨品分類碼放，可以減少物流中心用戶端的二次分揀工作量，提高供應鏈整體效率。

? 無論是著手建設一座新倉庫，還是想辦法改善現有倉庫的貨位布置，合理的貨品擺放方法都是既能節省投資，又能理想地提高倉庫效率的有效手段。與倉儲管理系統集成的貨位規劃設計、日常貨位調整軟件也已經被開發出來，對比其帶來的潛在收益，購買該類軟件的投入只是個零頭。

03

開啟你的庫位規劃‍

為了保證效果，在調整貨位之前，有幾項準備工作需要分步實施。包括：選擇貨位規劃策略、明確貨位規劃目標、數據收集和貨位規劃需求分析工作。沒有準備階段徹底的分析，就不可能實現理想的調整效果。

明確目標

目標分兩方面–效果性目標和限制性因素。效果性目標通常以貨位調整后的作業效率改善指標來定義。效率改善指標通常包括縮短行走距離、減少補貨工作量、 平衡操作者工作量、提高揀貨效率等。限制性因素指貨位規劃與調整中必須考慮的事項，通常滿足這些限制性因素要以損失倉庫作業效率為代價。這些因素包括，貨 品重量、貨位大小、揀貨準確率要求和物流中心用戶端的作業效率保障等。

效果性目標通常以貨位調整后的作業效率改善指標來定義。

一旦明確了上述目標，應該將其進行優先性排序。舉個例子，貨位規劃與調整的最基本原則是按照貨品的物流動性確定該貨品貨位與收貨區/發貨區的遠近位置。但是，通常這還不是最優先的考慮因素。因為，盡管通過以上方法可以減少揀貨的行走距離，但是，還有許多其他因素也應該加以一并考慮。如果不考慮諸如貨位能 力、貨品重量、分類存放要求和貨品尺寸等因素，雖然通過減少行走距離可以贏得相當?shù)淖鳂I(yè)效率，但同時也可能帶來搬運路徑阻塞、貨品破損、補貨量大和作業安全性差等不良后果。

數據收集

明確規劃目標后，選擇和收集規劃分析數據是第二項工作。規劃目標決定了應該收集數據的內容。數據應該包括貨位特性資料、貨品需求資料和產品文件。

以下是數據分析可能用到的一些基礎性數據：貨位身份信息、貨位類型(如儲存貨位或揀貨位)、儲運設備類型(如托盤、貫通式貨架、平面堆放方式等)、揀貨設備類型(如托盤流力貨架、紙箱流力貨、貨位深度、貨位承載能力。

例如從電商WMS系統或，可以直接下載訂單或發貨文件取得貨品訂單信息。通常，為了摸清貨品需求的季節性變化規律、SKU長期增長/淘汰變化等物流特性資料， 該類文件的時間跨度應該在幾個月、以至于一年以上。以上信息資料也是選擇整盤、整箱或拆零揀貨策略的重要依據。

以下是數據分析中可能用到的產品特性資料：貨品身份資料、貨品類別、發貨行項比例、SKU、貨品高度、貨品寬度、貨品深度、貨品重量、貨品需求增長情況、計量單位、內包裝/箱包裝數量、數量/托盤、貨品發展計劃、平均儲量。

需求分析

數據收集工作結束后，第三項工作內容是物流需求分析。需求分析的目的是確定每種貨品的揀貨和補貨屬性。需求分析的第一步是分析每種貨品的發貨數量和揀貨方法。分析方法是，將每個訂單的行項分解為整盤揀貨、整箱揀貨、和拆零揀貨類別。進而，將所有SKU進行ABC分類，A類貨品周轉率最高、C類貨品周轉率最低。通常，A類貨品只占總貨品SKU分布的10~20%，而恰恰是這小部分規格的貨品占到總發貨行項數量的70~90%。

接下來的工作是為不同貨品定義合適的揀貨設備。首先，利用上文提到的數據分析資料計算出每種貨品的單元化補貨量、確定貨品周轉率。該周轉率是選擇揀貨設備的依據。如果某貨品每天需要兩個單元的補貨，其貨位應該比每天只需要一個補貨單元貨品的貨位大。再接下來，需要統計每種商品的受訂次數，確定貨品的”動碰數”。貨品的日/周/月受訂次數是決定具體揀貨位置選擇的依據–具有較高”動碰頻率”的貨品應該對應最適合高頻次揀貨的貨位。

04

貨位規劃策略‍

完成規劃需求分析后，具體的貨品布置工作就可以開始了。對擁有多個功能區和多種揀貨設備的物流綜合系統，貨位布置工作可以分兩步實施：首先，將相應的貨品進行分區定義，之后再將每種貨品規劃至具體的貨位。

第一步：規劃倉庫布局

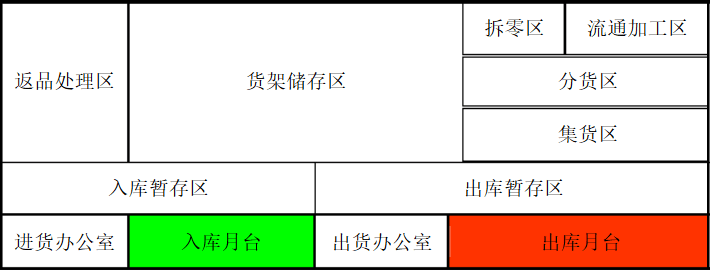

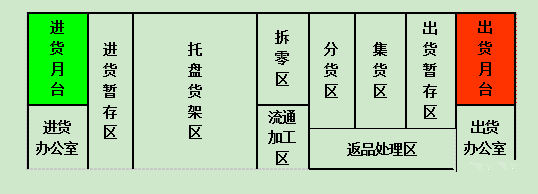

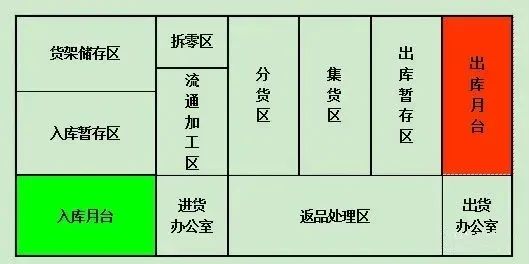

首先，我們需要規劃倉庫的布局。這包括確定貨架和儲物柜的位置和數量，以及確定貨物的流動路徑和工作區域。在規劃過程中，我們需要考慮貨物的類型和數量、存儲要求、貨架和儲物柜的尺寸、通行區域的寬度等因素。合理的倉庫布局可以最大限度地利用倉庫的空間，提高貨物存儲密度，同時確保貨物的安全和便捷的操作。
第二步：制定貨物擺放計劃
在規劃好倉庫布局后，我們需要制定貨物擺放計劃。首先，我們需要將貨物分類，根據貨物的屬性和儲存條件，將其分配到不同的區域。例如，易碎品、危險品等需要單獨存放；食品、化妝品等需要避免陽光直射；大件物品需要存放在寬敞的區域等。根據貨物的屬性和儲存條件，我們可以選擇不同的存儲設備，例如儲物柜、貨架、托盤等，以確保貨物的安全和保存。
第三步：標記貨物位置
在貨物擺放之前，我們需要為每件貨物標記位置。這可以通過標簽或二維碼實現。標記貨物位置可以方便操作人員快速找到貨物，并且可以減少搬運時的錯誤和遺漏。
第四步：按照計劃擺放貨物
在制定好貨物擺放計劃和標記好貨物位置后，我們需要按照計劃擺放貨物。首先，我們需要將貨物按照計劃分配到不同的區域和存儲設備上。在擺放貨物時，需要注意以下幾點：
相似的貨物應該擺放在一起，方便管理和查找。
貨物應該擺放整齊，避免雜亂無章。
貨物應該盡量靠近通道，方便操作人員搬運。
高度相似的貨物應該放在一起，避免高低錯落，浪費存儲空間。
第五步：定期檢查貨物
為了確保貨物安全和保存，我們需要定期檢查貨物的狀態。定期檢查可以及早發現貨物的問題，例如損壞、過期、腐爛等，并及時處理。
同時，定期檢查也可以幫助我們調整貨物的擺放位置，優化倉庫的布局，提高倉庫的存儲密度和操作效率。
在檢查貨物時，我們需要注意以下幾點：
貨物的標簽或二維碼是否清晰可讀。
貨物的包裝是否完好無損。
貨物的數量是否正確，是否有遺漏或多余。
貨物是否有過期、腐爛、變質等問題。
貨物的擺放位置是否合理，是否需要調整位置。
另外，貨物的擺放與倉庫的出庫效率之間也有著緊密的聯系。優化貨物擺放可以提高出庫效率，使貨物更快地被找到和裝載，從而減少等待時間和提高操作效率。以下是幾種通過優化貨物擺放提高出庫效率的方法：
ABC 分類法：將貨物按照重要性分成三類，根據貨物的流量和頻率分別分配不同的存儲區域。A 類貨物最頻繁出入庫，應該放在最便捷的位置，B 類貨物其次，C 類貨物最少出入庫，應該放在最遠的位置。
貨物預配：將同一訂單的貨物事先預配在同一區域或托盤上，以便更快地找到和裝載。在訂單生成后，操作員可以根據訂單和庫存系統將需要的貨物一次性擺放在同一位置或托盤上。
空間利用：通過合理利用倉庫空間，最大化地利用空間存放貨物，從而提高存儲密度和操作效率。例如，通過采用雙層貨架、移動式貨架等，可以有效地提高存儲密度。
標簽和二維碼：為貨物標記清晰可讀的標簽和二維碼，以便快速找到和裝載貨物。在出庫時，操作員可以使用條碼掃描器或其他自動化設備，快速識別貨物位置，從而減少錯誤和遺漏。
路徑規劃：規劃好貨物的流動路徑和操作區域，以便操作員快速找到貨物并裝載。在規劃路徑時，需要考慮貨物擺放位置和貨物重量等因素，以確保路徑規劃的合理性和安全性。

倉儲動線的設計是整個倉儲物流中心運行的基礎，合理的動線設計才能讓倉儲系統運轉得更加的有效。

倉庫區域動線優化的原則：

不迂回：防止無效搬運
不交叉：避免動線沖突，搬運不安全

動線最佳化：一般通過行走距離最小原則來進行精確的計算，但是由于方法復雜而且缺乏準確、充分的數據，所以在實際操作中往往根據貨物整體的進出貨特性選擇合適的動線模式。

現代倉庫從運輸周轉、貯存方式和建筑設施上都重視通道的合理布置，貨物的分布方式和堆積的最大高度，并配置經濟有效的機械化、自動化存取設施，以提高貯存能力和工作效率。

倉庫常見的這幾種物流動線：

01 U型動線

02 I型動線

03 L型動線

04 S型動線

01 U型動線

U型動線描述：
在倉庫的一側有相鄰的兩個發貨和收貨月臺。

U型動線特點：
碼頭資源的最佳運用；
適合越庫作業的進行；
使用同一通道供車輛出入；
易于控制和安全防范；
可以在建筑物三個方向進行空間擴張。

U型動線的設計概念主要來自高速公路的循環運輸線，該類型物流中心的出、入貨臺會集中在同一邊。

各功能區的運作范圍經常重迭，交叉點也比較多，降低運作效率。另外，由于進出物流中心的貨物在同一個貨臺上進行收發，容易造成混淆，特別是在繁忙時段及處理類似貨物的情況下。

解決的方法可以是組建不同操作人員小組，分別負責貨物出、入物流中心事宜。可是這樣一來，由于貨物出入物流中心的繁忙時段可能會有不同，因此極可能產生另一個問題，就是不能有效充分利用人力資源。

由于U型物流中心的出、入貨臺集中在同一邊，只需在物流中心其中一邊預留貨車停泊及裝卸貨車道，一方面，可以更有效利用物流中心外圍空間；另一方面，也可以集中貨臺管理，減少貨臺監管人員數目。

02 I型動線

I型動線描述：
出貨和收貨區域在倉庫的不同方向。

I型動線特點：
可以應對進出貨高峰同時發生的情況；
常用于接收相鄰加工廠的貨物，或用不同類型的車輛來出貨和發貨；

I型物流擁有獨立的出、入貨臺，分別分布在物流中心的兩旁，直入直出。由于I型物流中心的運作流向是呈直線型的，各運作動線平行性進行，因此無論是人流或是物流，相互的碰撞交叉點相對來說是最少的，可降低操作人員和物流搬運車相撞的可能性。

I型物流存在的最大問題是出、入貨臺相距甚遠，增加貨物的整體運輸路線，降低效率，但是由于直線型的流程較為簡單，操作人員比較容易適應，可以彌補該方面的不足。此外，由于出、入貨臺分布在物流中心的兩旁，需最少兩隊保安小組負責兩個貨臺的監管，增加了人員投入及運作成本。

I型物流特別適合一些快速流轉的貨物，進行集裝箱或是貨物轉運業務。

03 L型動線

L型動線描述：
需要處理快速貨物的倉庫通常采用L型動線，L型動線把貨物出入倉庫的途徑縮至最短。

L型動線特點：
可以應對進出貨高峰同時發生的情況；
適合越庫作業的進行；
可同時處理“快流”及“慢流”的貨物。

需要處理快速貨物的倉庫通常會采用L型的概念設計，把貨物出入物流中心的途徑縮至最短，貨物流向呈L型。L型與I型有些類似，同樣擁有兩個獨立貨臺、較少碰撞交叉點、適合處理快速流轉的貨物。

L型物流存在的限制之一是除了L型流向范圍內的貨物外，其它功能區的貨物的出入效率會相對地降低。因此，采用這種類型的倉庫通常是同時處理“快流”及“慢流”的貨物，把“快流”的貨物儲存在L型流向范圍內，把“慢流”的貨物儲存在L型流向范圍外，按貨物的搬運頻率有效利用物流中心內的各功能區。

04 S型動線

S型動線描述：
需要經過多步驟處理的貨品一般采取此種動線。

S型動線特點：
可以滿足多種流通加工等處理工序的需要，且在寬度不足的倉庫中作業；
可與I型動線結合在一起使用；

物流動線聽起來高深，其實就是確定貨物的擺放位置，讓倉庫在倉庫的“行走”路徑盡可能短、直接，不重復運動就行了，這要根據具體倉庫的結構、貨物的種類來設計，沒有固定的標準。

當然了，有些產品不一定非要按這個標準，比如特別貴重的商品，發貨量也大，就應該放到倉庫的最深處，稍有迂回也不太要緊，關鍵是安全！

隨著汽車及汽車零部件行業發展速度不斷提高，傳統倉儲模式已無法滿足企業的發展需要。本期案例聚焦某汽車零部件頭部企業，生產產品的品種規格繁多、規格不一，對物流配送時效要求高。為了提升企業倉儲效率，該企業的新建倉庫需要解決密集存儲，生產線與倉庫跨區連接，以及24小時不間斷作業等問題。

1、新建倉庫多立柱，立柱之間有斜拉和橫撐，需最大化利用倉庫空間

2、用于原輔料和成品混合運輸、存儲，滿足不同貨物尺寸需求

3、產線與倉庫為兩棟廠房，需要實現跨區域連接

4、實現產線與倉庫高效對接，出入庫效率要求120托/小時

解決方案

作為汽車制造業頭部企業，蘇州某汽車零部件生產企業為尋求智能落地全套智能倉儲解決方案，打造零部件立體庫，通過多機器人跨樓層自動化協同作業，實現從生產到倉儲跨廠區輸送，全流程的信息化、自動化、智能化，存儲量提升70%，運營效率提升80%，提高倉庫管理水平。

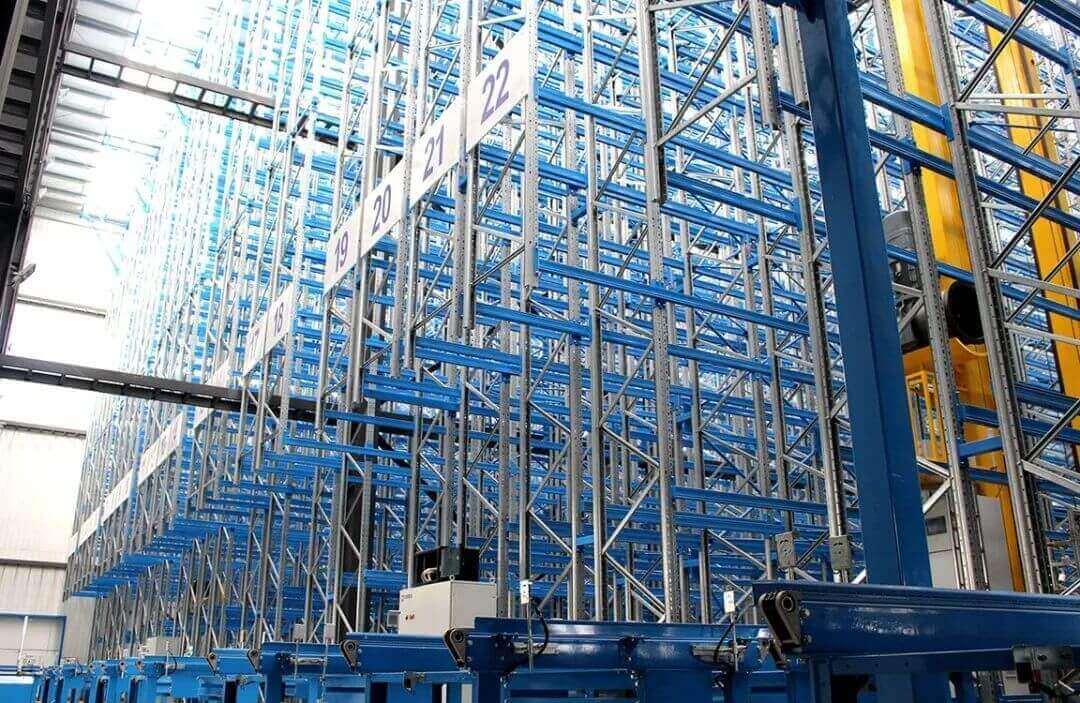

針對以上痛點問題，我司為其新建了四向穿梭車自動化立體庫，面積2973㎡，共5層，采用托盤存儲方式，定制安裝四向穿梭車專用的多深位貨架，提升了70%的空間利用率。配置7臺智能四向穿梭車、6臺高速提升機和柔性輸送線設備，同時配套部署WMS和WCS軟件系統。根據智能四向穿梭車訂單任務量和實際運行情況對多層、多區域的四向穿梭車進行智能調度，不僅能夠?qū)赢a(chǎn)線進行24小時不間斷作業，而且可以實現物資信息化與精細化管控。

項目主要亮點

1、 四向穿梭車立體庫存儲，提升存儲效率

四向穿梭車立體庫可實現全自動、智能化、無人化作業，與傳統立體倉庫相比，提升了70%的空間利用率。同時，四向穿梭車可在多層貨架中多車靈活作業，大大提高出入庫作業效率，也解決了傳統立庫只有一個巷道可出入庫作業的瓶頸問題。

2、 跨廠區輸送，24小時不間斷作業

在倉庫中設置連廊，通過輸送線及提升機配合的方式將生產線與立體庫無縫對接，實現跨區全自動運輸，可24小時全天候不間斷的進行出入庫作業。

3、兼容多種規格托盤，靈活作業

汽車行業因型號、品牌不同需要使用多規格托盤，托盤尺寸無法統一。此項目采用特殊設計，使輸送提升設備、貨架及四向穿梭車均可兼容多種規格托盤，實現靈活作業。

4 、智能化運營，降低人工成本

部署WMS和WCS軟件系統，通過智能化物流設備與上位系統的信息互聯互通，進行全自動無人作業，既實現了智能化運營，又切實降低了人工成本。

項目運行效果

提高空間利用率

搭建5層四向穿梭車立體庫，安裝多深位貨架，存儲量提升70%。

提升作業效率

部署7臺智能四向穿梭車、提升機等智能化物流設備，智能四向穿梭車可實現多車調度，多層作業，有效提升作業效率，整體倉儲效率提升80%。

降低人工成本

立體庫內使用四向穿梭車等智能化物流設備，減少人員投入，在降低人工成本的同時，有效降低了人工操作導致的錯誤率。

加快物資周轉率

無縫對接生產線與立體庫，實現24小時不間斷作業，加快物資周轉速度。
